1280x1024/640x512ネットワークおよびデジタルデュアル出力SWIRカメラモジュール
仕様
モデル | Sg - SWZ12ND2 - 17510 | sg - swz06nd2 - 17510 | |
センサー | イメージセンサー | 1/2インチSony Ingaas Global Shotter SwiRセンサーIMX990 | 1/4インチSony Ingaas Global Shotter SwirセンサーIMX991 |
| 効果的なピクセル | 約1.34mp | 約0.34mp | |
| ピクセルサイズ | 5μm | ||
レンズ | 応答波長 | 1000〜1700nm | |
| ICR | サポート2モード：ワイドバンド：1000〜1700nmnarrowバンド：1450〜1700nm | ||
| 焦点距離 | 17mm〜510mm、30x光学ズーム | ||
| 開口部 | F2.8〜F5.5 | ||
| 視野 | H：21.3°〜0.71°、V：17.1°〜0.57°、D：27.1°〜0.92° | H：11.6°〜0.37°、V：9.3°〜0.3°、D：14.8°〜0.47° | |
| 焦点距離を閉じます | 1m〜10m（幅〜テレ） | ||
| ズーム速度 | 約7S（光幅〜テレ） | ||
ビデオ | 圧縮 | H.265/h.264/h.264h/mjpeg | |
| 解決 | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| ビデオビットレート | 32kbps〜16mbps | ||
| オーディオ | AAC / MP2L2 | ||
| LVDSビデオ | 25/30/50/60fps@2MP（1920×1080） | ||
ネットワーク | ストレージ | TFカード（256 GB）、FTP、NAS | |
| ネットワークプロトコル | onvif、http、https、ipv4、ipv6、rtsp、ddns、rtp、tcp、udp | ||
| マルチキャスト | サポート | ||
| ファームウェアアップグレード（LVDS） | ネットワークポートを介してファームウェアをアップグレードできます | ||
| 一般的なイベント | モーション、タンパー、SDカード、ネットワーク | ||
| IVS | Tripwire、Crossフェンスの検出、侵入、放棄されたオブジェクト、高速-移動、駐車場の検出、群衆収集の見積もり、欠落したオブジェクト、loitering検出。 | ||
| ノイズリダクション | 2d/3d | ||
| 露出モード | マニュアル、オート、絞り優先度、シャッター優先順位 | ||
| 暴露補償 | サポート | ||
| シャッタースピード | 1/1〜1/30000S | ||
| フォーカスモード | Auto/Manual/Semi Auto | ||
| 電子デフォグ | サポート | ||
| 熱azeの減少 | サポート | ||
| フリップ | サポート | ||
| EIS | サポート | ||
| デジタルズーム | 16x | ||
| 外部制御 | TTL | ||
| インタフェース | 4ピンイーサネットポート、6pinシリアル＆パワーポート、5pinオーディオポート。30pinLVDS | ||
| 通信プロトコル | Sony Visca、Pleco D/P | ||
| 動作条件 | - 30〜+60°C/20％〜80％RH | ||
| ストレージ条件 | - 40〜+70°C/20％〜95％RH | ||
| 電源 | DC 12V | ||
| 消費電力（TBD） | AVG：6W;最大：11W | ||

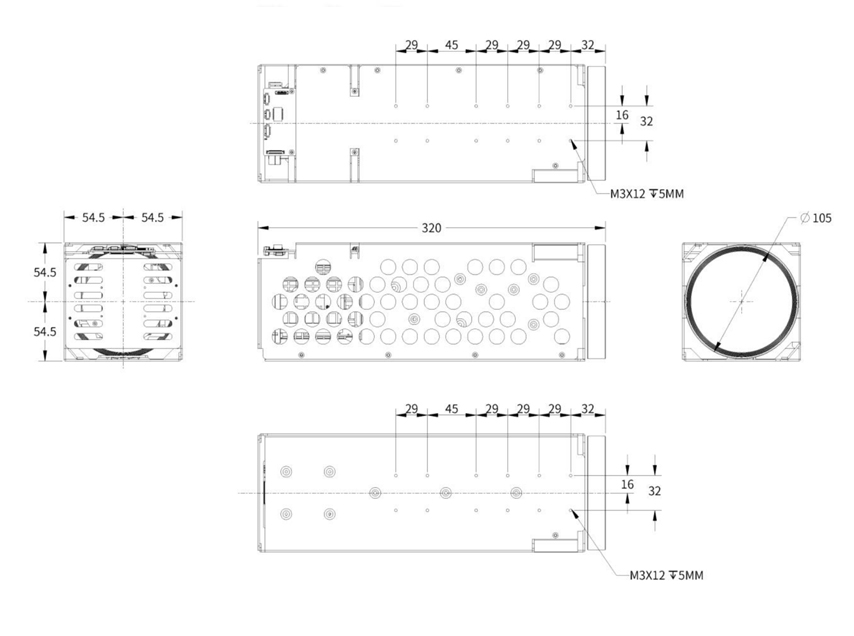

| 寸法（l*w*h） | 約320mm*109mm*109mm | ||
| 重さ | 3.1kg | ||
ネットワークインターフェイス
| タイプ | ピン番号 | ピン名 | 説明 |
| J2_4pinイーサネットインターフェイス | 1 | ethrx - | 適応イーサネットポート、インターネットRX - |
| 2 | ethrx+ | 適応イーサネットポート、インターネットRX+ | |
| 3 | ethtx - | 適応イーサネットポート、インターネットTX - | |
| 4 | ethtx+ | 適応イーサネットポート、インターネットTX+ | |
| J3_6pin Power＆UARTインターフェイス | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTLレベル3.3V、PELCOプロトコル | |
| 4 | TXD1 | TTLレベル3.3V、PELCOプロトコル | |
| 5 | RXD0 | TTLレベル3.3V、VISCAプロトコル | |
| 6 | TXD0 | TTLレベル3.3V、VISCAプロトコル | |
| J1_5pinオーディオインターフェイス | 1 | audio_out | オーディオアウト（ラインアウト） |
| 2 | GND | GND | |
| 3 | audio_in | （line in）のオーディオ | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDSインターフェイス
| ポート | 番号 | ピン名 | 説明 |
| J4_30pin LVDSインターフェイス（Sony 30pinデジタルインターフェイスに似ています） | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC出力（DC+7V〜+12V） | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | uart1_tx | TTLレベル3.3V、VISCAプロトコル、J3_6pinポートのTXD0と同じ。ただし、同時に接続することはできません。 | |
| 19 | uart1_rx | TTLレベル3.3V、VISCAプロトコル、J3_6pinポートのRXD0と同じ。ただし、同時に接続することはできません。 | |
| 20 | GND | GND | |
| 21 | txout0 - | ||
| 22 | txout0+ | ||
| 23 | txout1 - | ||
| 24 | txout1+ | ||
| 25 | txout2 - | ||
| 26 | txout2+ | ||
| 27 | txoutclk - | ||
| 28 | txoutclk+ | ||
| 29 | txout3 - | ||
| 30 | txout3+ |
