12um 384x288 USB出力コンパクトサイズサーマルモジュール
|
モデル番号 |
sg - htm03u2 - t9 |
Sg - HTM03U2 - T15 |
|
サーマルモジュール |
||
|
イメージセンサー |
VOX Cooledフォーカルプレーンアレイ |
|
|
マックス。解決 |
384×288 |
|
|
フレームレート |
調整可能、6Hz〜50Hz |
|
|
ピクセル間隔 |
12μm |
|
|
応答波形 |
8μm〜14μm |
|
|
netd |
≤40mk（@ 25°C）、F＃= 1.0 |
|
|
レンズ（焦点距離） |
9.7mm |
15.4mm |
|
f番号 |
F1.0 |
F1.0 |
|
ifov |
1.2mrad |
0.8mrad |
|
視野（H×V） |
26.46°×19.81° |
17°×12.8° |
|
分焦点距離 |
2m |
5m |
|
温度測定 |
||
|
温度範囲 |
- 20°C〜+150°Cおよび100°C〜550°C |
|
|
温度精度 |
周囲温度25°Cおよび0°Cを超えるオブジェクト温度での最大（±2°C、±2％） |
|
|
温度距離 （0.65×0.65mに基づく） |
10m（最も遠い） |
15m（最も遠い） |
|
サーモグラフィルール |
3温度測定ルールタイプ、21ルール（10ポイント、10領域、1行） |
|
|
データ出力 |
16ビット温度データ |
|
|
画像表示 |
||
|
コントラスト調整 |
はい |
|
|
輝度調整 |
はい |
|
|
パレット |
15色のパレット調整可能、デフォルトの白いホット |
|
|
FFC（フラットフィールド補正）モード |
自動、マニュアル、外部補正 |
|
|
DDE |
はい |
|
|
一般的な |
||
|
ハードウェアインターフェイス |
USB2.0 FPC |
|
|
力 |
DC 5V±5％ |
|
|
消費電力 |
≤0.55W |
|
|
振動とショック |
振動：正弦波振動、20 m/s²、3 -軸 ショック：半サイン波、30 g/11 ms、3 -軸6 -ウェイ |
|
|

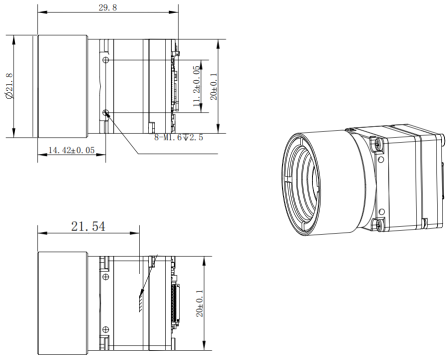

寸法 |
29.8mm*20mm*20mm |
29.8mm*20mm*20mm |
|
重さ |
≤22g |
≤22g |
|
作業温度 |
- 40°C〜70°C |
|
